Feed Pompalar

Feed Pompalar

• —Besleme pompalari ,manual olarak kontrol panelinden ya da elektrik baslatma kabininden calistirilabilirler.Fakat ilk power pack calistirilirken, 2 adet besleme pompasi power pack baslatilmadan once otomatik olarak yuksek kapasite modda calisacaktir.
• —Power pack’ler stop edildiginde, besleme pompasi 10 dk icinde otomatik olarak yuksek kapasiteden dusuk kapasitede calisir moda gececektir ve sadece 1 adet besleme pompasi calisir durumda kalacaktir.Es zamanli olarak sadece 2 adet besleme pompasi ayni anda calisiyor olabilir,3 unun de ayni anda calisir durumda olmasi engellenmistir.
• —Kontrol panelinde pompalarin calisir durumda olduklarini gosteren bir indikasyon vardir.
• —Yuksek kapasite modu, ana hidrolik pompasinin emis kismini basincli tutmak icin kullanilir.Bu yuzden power pack’ler calistirilmadan once her 2 besleme pompasi da calisiyor olmalidir.
• —Eger power pack’ler calisir durumdaki iken ,yuksek modda calisir durumda olan besleme pompalarindan biri stop ederse, otomatik olarak 3. Besleme pompasi devreye girecektir.Eger 3 sn icinde 3. Besleme pompasi calisiyor sinyali alinamazsa, sistem besleme basinci verecek ve sistem cokecektir.
• —Sistem calismiyor olsa bile besleme pompalarindan birisi calisir durumda birakilmalidir.Eger stop ederse, sistem dusuk basinc alarmi verecektir.
• —Sistem cokerse, besleme pompalari ilk power pack’in kapanmasiyla birlikte stop edecektir.

Power Packs

• —Power pack ’ler manual olarak kontrol panelinden ya da elektrik baslatma kabininden calistirilabilirler.Power pack’ler herhangi bir siralamada baslatilabilirler.1 saat icerisinde max. 4 power pack calistirilmalidir.
• —Gemilerimizde framo sistemin ana hidrolik guc uniteleri olan powerpack’lerin, ikisi elektrik motoru tahrikli, ikisi de diesel motoru tahrikli olmak uzere toplam dort adettir.Sirket sirkulerinde belirtildigi gibi powerpack’lerin calistirilmasindaki tercih, başmühendis takdirinde olmakla birlikte, ihtiyac duyulan yuk durumuna gore powerpack’lerin kullaniminda;
• —1. Bir adet powerpack’e ihtiyac varsa, bir adet elektrikli powerpack
• —2. Iki adet powerpack’e ihtiyac varsa, iki adet elektrikli powerpack
• —3. Uc adet power pack’e ihtiyac varsa, iki adet elektrik motoru tahrikli, bir adet diesel motoru tahrikli powerpack tercih edilecektir.
• —Yukarida belirtilen oncelik sirasinin secilmesi sayesinde;
• —1. Hidrolik basinci saglamak icin diesel powerpack calistirildiginda sarf olacak mgo’nun, main generator diesel’de sarf olacak hfo’ya gore daha pahali bir yakit olmasinedeniyle ekonomi saglanacaktir.
• —2. Main generator diesel’leri zaten calisir durumda olacagindan, powerpack diesel’lerin calisma saatlerinin az olmasi ve dolayisi ile bakim ve yedek parca masraflarinin dan tasarruf saglanacaktir.
• —3. Ariza yapma durumunda elektrik motoru tamiratinin daha ucuza mal olacaktir.
• —4. Tahliye esnasinda elektrik motoru kontrolu, diesel engine’e gore daha emniyetli ve kolay sağlanacaktir.
• —Sistemdeki cesitli pompalar sarfiyat yaparken , power pack uniteleri dagitim yapmaktadir.Bir pompa operasyonu icin yag gereklidir ve power pack ihtiyac  duyulan yagi saglamakla gorevlidir.
• —Ekonomik bir tahliye ve ekipman asinmalarini en aza indirgemek icin , kullanilan power pack sayisi ile kullanilan hidrolik motor sayisi arasindaki iliskisiye dikkat etmek  gerekir.

—

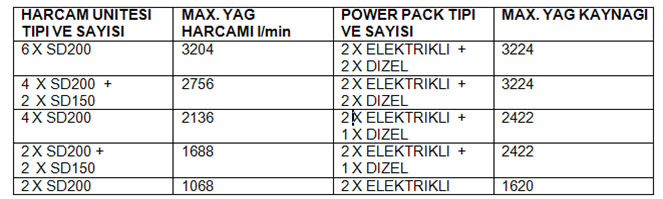

Hidrolik Yağ Harcımı

Hidrolik Yağ Kaynağı

• —2 ELEKTRIKLI HIDROLIK POWER PACK

2  X  806 l/min  = 1612 l/min /276 bar

• —2 DIZEL HIDROLIK POWER PACK

2 X 805 l/min  = 1610 l/min /276 bar

• —TOPLAM HIDROLIK YAG KAYNAGI

= 3222 l/min /276 bar

Sımultane Operasyon

6 CARGO POMPASI SD200  (600 m³/h -125 mlc-0.75 kg/dm³-1.0 cSt) =3204l/min /250 bar

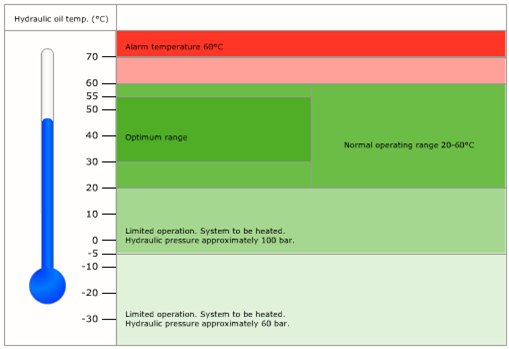

Eğer birden fazla power pack ’e yük binerse ve hidrolik yağ sıcaklığı 65 °c ve üzerine yükselirse, kontrol sistemi otomatik olarak bir tanesi dışında sırayla tüm power packleri kapatacaktır.Calisan ünite, kapatılan üniteler için flashıng yapmaya baslayacak ve yuksek yag sicaklik alarmi kaybolana kadar yeni bir power pack kapatılacaktır.Hidrolik yag sicakligi 60 °c ’ nin altına düş ckler sırayla çalıştırılabilir duruma gelecektir.
